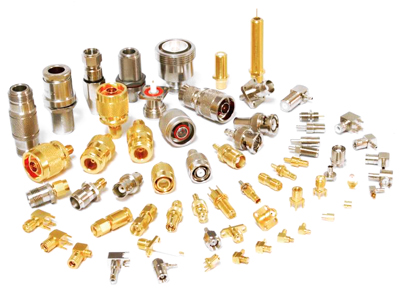

Высококачественные ВЧ разъемы и переходники

В радиосвязи мелочей не бывает. Часто, казалось бы, небольшая мелочь может свести на нет все старания специалистов потраченные на организацию радиосвязи.
Таким «мелочам», мы уделяем особое внимание.

Высокая цена качественных разъемов заставила нас проверить, можно ли использовать недорогие разъемы, которые всё чаще стали продаваться, в основном на различных маркетплейсах. Для чего, у разных продавцов, было закуплено большое количество образцов.

Большая часть ВЧ разъемов и переходников производится для частот свыше 1000 МГц, и при их изготовлении важна точность. Именитые производители при изготовлении ВЧ переходников и разъемов используют качественные материалы и учитывают волновое сопротивление, контактное сопротивление внутреннего и внешнего проводников, сопротивление изоляции, потери, рабочее напряжение (проходная мощность), допустимую механическую нагрузку, климатические условия, количество циклов на соединение.

Производители же разъемов сомнительного качества видели, как должен выглядеть нормальный разъем или переходник скорее всего издалека, а иначе как можно объяснить тот факт, что, в большинстве случаев, они не смогли их правильно скопировать? Так, например, уменьшение диаметра внешнего проводника увеличивает применимую частоту и наоборот, невыдержанные размеры меняют волновое сопротивление, заполнение воздушного пространства дешевым диэлектриком снижает максимально применимую частоту и увеличивает потери, конструкция соединения приводит к изменению импеданса и потерям. Экономия на используемом материале контактов, корпуса, изоляторов при производстве разъемов и переходников определяет их плохие технические характеристики и ставит под сомнение возможность их использования.

Некоторые из проверенных нами недорогих разъемов и переходников можно использовать, но чаще всего за низкой ценой кроются изделия ненадлежащего качества или откровенно нерабочие.

К чему нужно быть готовым при приобретении таких ВЧ разъемов и переходников?

1. Разъемы, которые должны паяться, сделаны из неизвестного материала и не паяются.
2. Разъемы, которые должны обжиматься, ломаются, так как изготовлены из тонкого хрупкого метала. Или обжимаются недостаточно плотно, потому что имеют неправильные размеры.
3. Некоторые из проверенных разъемов имеют короткие «юбки» недостаточные для герметизации.
4. Переходники могут иметь разборную резьбовую конструкцию, посаженную на непроводящий клей. Нам попадались изделия, которые не имели хорошего контакта.
5. Некоторые переходники имели затухание -3dB, т.е. вносимое затухание мощности в два раза,
6. Некоторые разъемы и переходники имеют неправильные размеры и при подключению к оборудованию неплотно прилегают. В следствии чего меняется импеданс системы, или, даже при незначительной мощности передатчика, места соединения начинают искрить, что может вывести передатчик из строя. Представьте, что дорогостоящее оборудование, например DMR ретранслятор, сгорел из-за использования копеечного переходника, на котором заказчик решил сэкономить или просто специалисты не предали этой «мелочи» должного внимания.

На нашем складе около 200 наименований ВЧ разъемов и переходников разного назначения, среди которых нет разъемов или переходников плохого качества.
ВЧ разъемы и переходники — это не та позиция, на которой нужно экономить.

Хочется поделиться информацией, почему радиостанции и антенны снабжены разными типами разъемов.
Мы постараемся ответить на этот вопрос и научим, по названию, определять тип ВЧ разъема и ВЧ переходника.

Для разных частот, под определенные требования, производители оборудования связи используют те или иные разъемы и сейчас вы поймёте почему.
Разберём основные типы разъемов, использующихся в радиосвязи.

Самый распространенный разъем, для КВ трансиверов, радиостанций диапазона 27 и 136-174 МГц - разъем UHF (по военной классификации, и в простонародье - PL-259, это имя разъему дано по названию военной части США, для которой он разрабатывался). Разъемы серии UHF (U) характеризуются непостоянством импеданса, поэтому их применение ограничено частотой 300 МГц. Но, если вам действительно важны низкие потери, максимальное соотношение сигнал-шум, то уже на частотах 144 МГц и выше, мы рекомендуем использовать разъемы N-type.

Разъемы N-серии (N) в качестве диэлектрика используют воздушное пространство среды. Применяются в оборудовании связи от VHF диапазона до 12ГГц. Использование разъемов N-серии в оборудовании связи на частотах 144 МГц, мы называем «хорошим тоном», а применение разъемов UHF в оборудовании выше 400 МГц – «моветоном».

Там, где важную роль играют размеры, применяются разъемы других типов. Например, компания Motorola для своих мобильных радиостанций использует разъемы серий mini-UHF (M) и ВNC (B).
Разъем mini-UHF используется до частот 2,5 ГГц. Mini-UHF выпускаются для коаксиального кабеля диаметром не более 6,25 мм (RG-58). Разъемы mini-UHF применяются в радиостанциях Motorola с выходной мощностью 45 Вт.
Разъем BNC (B) может использоваться на частотах до 11 ГГц. Серия BNC получила широкое распространение в видео и радиочастотных устройствах. За счет быстрого (поворотом на четверть) соединения/разъединения это самые популярные разъемы в измерительных устройствах. Дешевые BNC разъемы третьих производителей механически не устойчивы к тряске и вибрациям. Разъемы BNC применяются в радиостанциях Motorola с выходной мощностью 25 Вт. При приобретении разъемов серии BNC рекомендуем особое внимание обращать на их качество.

Большинство производителей носимых радиостанций оснащают свои изделия разъемами серии SMA (S). Разъемы серии SMA очень качественные. Могут использоваться в аппаратуре с частотами до 18 ГГц, некоторые высокоточные до 26,5 ГГц и используются во многих СВЧ-устройствах: радары с фазированными решетками, коаксиально-волноводные и микрополосковые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели, измерительное оборудование. Из минусов – ограниченное количество циклов соединения/разъединения.
Преимущественно в носимых радиостанциях используются разъемы SMA-розетка. Исторически, десятилетиями, так сложилось, что на самих устройствах используются разъемы типа «мама» (розетка), а на кабелях «папа» (вилка), но некоторые азиатские производители этого видимо не знают и устанавливают на рации разъемы SMA-вилка. В случаях, когда это не оправдано конструктивом рации, мы считаем это дурным тоном. Компании Icom и Motorola используют свои стандарты компактных разъемов – RAD и RF-MX, соответственно.

Так же, существуют реверсные SMA разъемы RP-SMA (S-A). Основное применение в приложениях Wi-Fi и GPS устройствах. Несмотря на выдающиеся характеристики – работа до 11 ГГц, виброустойчивость, всепогодность, и как следствие, широкое использование в космической промышленности, наименьшее распространение в радиостанциях получили разъемы серии TNC (T). В 90-ые годы эти разъемы использовала компания Kenwood, в радиостанциях TK-278. Сейчас разъемы TNC применяют некоторые производители носимых Си-Би радиостанций (например, President Randy II P).

Таким образом, разъемы разных стандартов разрабатывались для разных сфер применения.
На сегодняшний день, основные стандарты разъемов, применяемые в стационарных и мобильных радиостанциях и антеннах:
Разъемы серии UHF - U
Разъемы сериии N-type - N
Разъемы серии mini-UHF - M
Разъемы серии BNC - B

Основные типы разъемов применяемых в носимых радиостанциях:
Разъемы серии SMA - S
Разъемы серии TNC и свои фирменные стандарты RF-MX и RAD у радиостанций Icom и Motorola.
Как разобраться во всём этом множестве разъемов?
Да, очень просто –

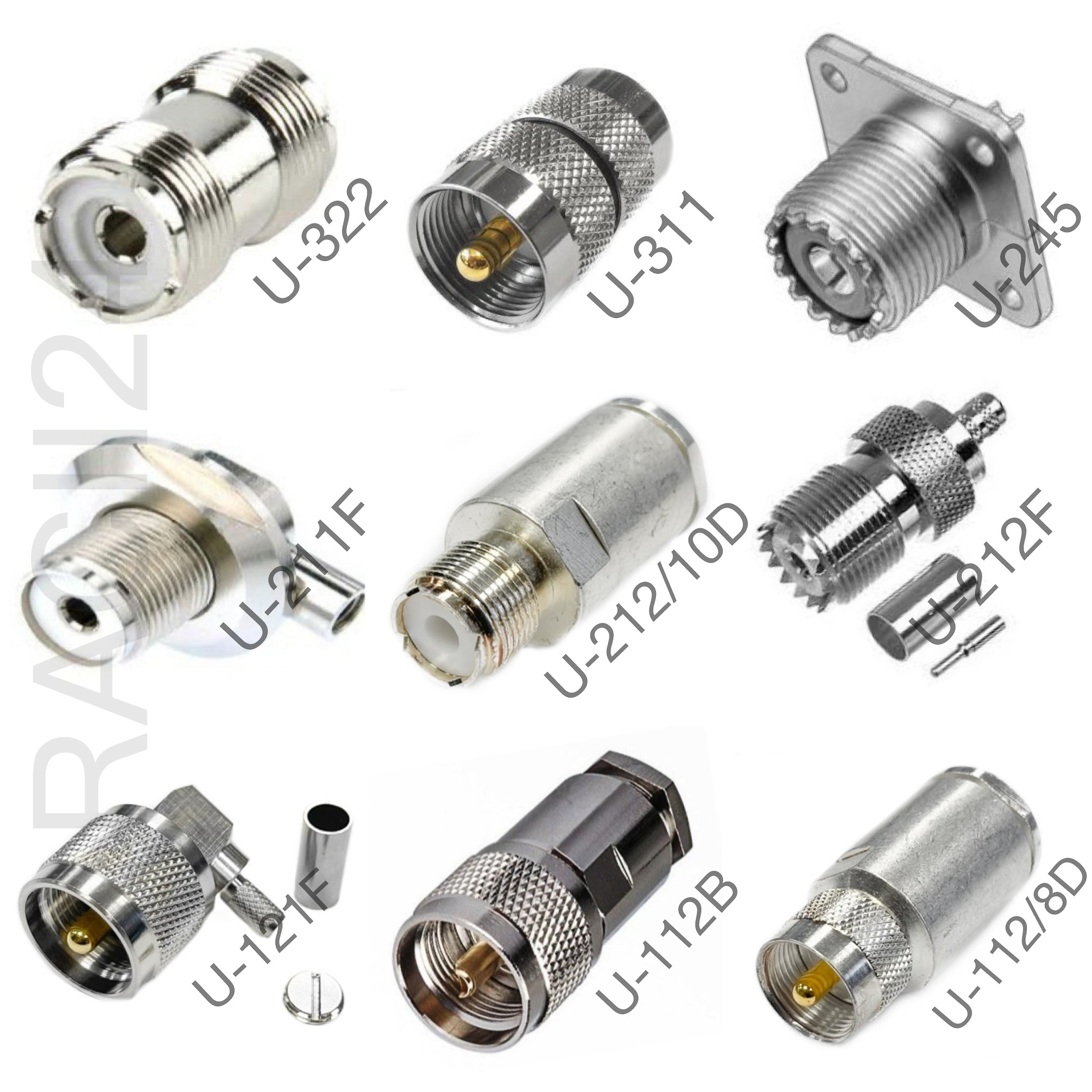

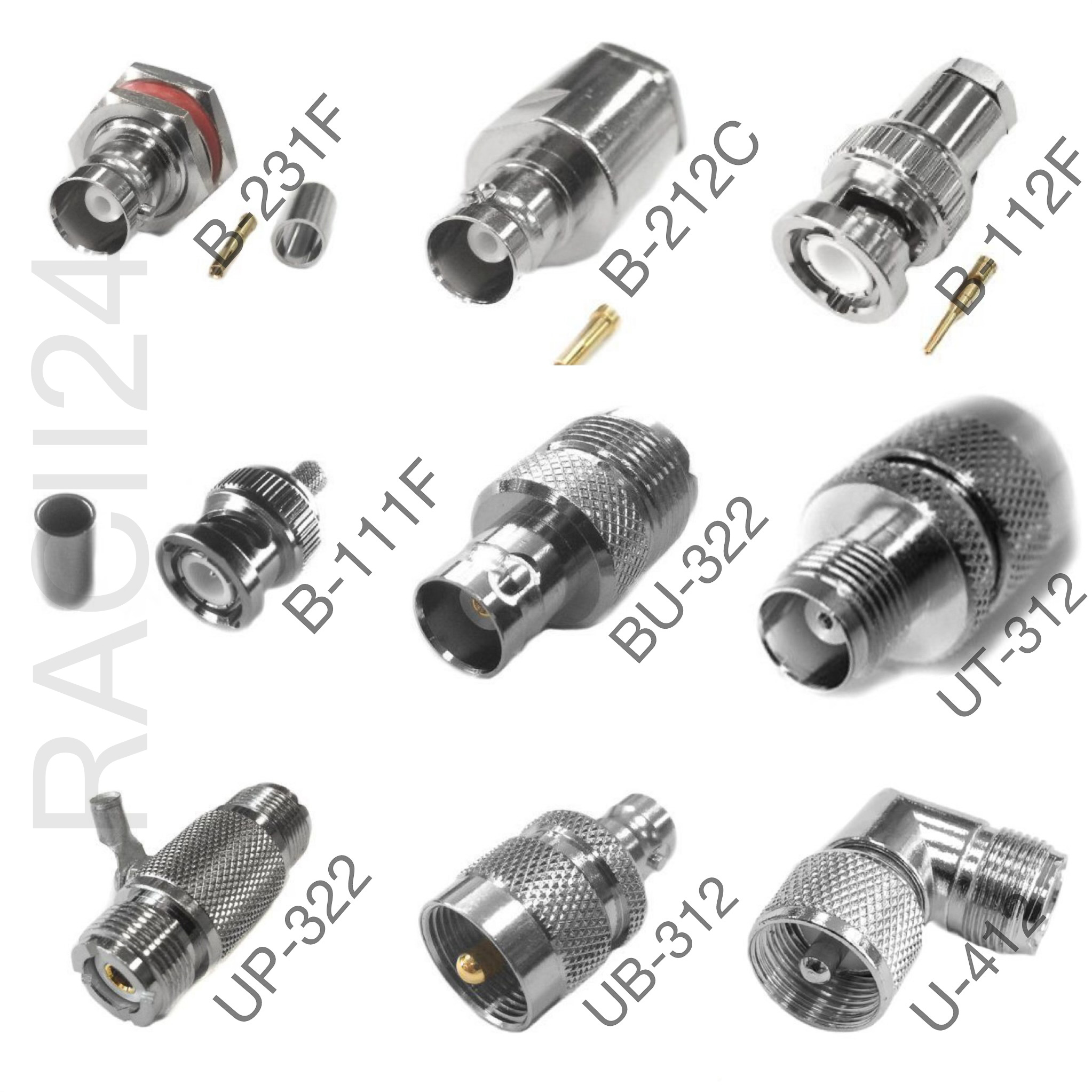

Система обозначения разъемов
Типовое наименование разъема, например: U-111F.
В наименовании разъема содержится полная информация о его типе -

Первая буква в названии обозначает серию разъема:
B - BNC серия
S - SMA серия
M - mini UHF серия
T - TNC серия
N - N серия
U - UHF серия



Первая цифра:
1 – вилка (папа)
2 – розетка (мама)
Две последние цифры тип установки разъема на коаксиальный кабель:
11 – под обжим
12 – прижимной
13 – накрутка
35 – приборный под гайку
41 – приборно-кабельный под обжим
42 – приборно-кабельный прижимной
45 – приборный с фланцем
Буква после цифр обозначает тип кабеля, под который рассчитан разъем:
А - разъемы под кабель RG-6A/U, T/U
B - разъемы под кабель RG-213, RG-8A/U
C - (B 2,8 mm pin) разъемы под полувоздушный кабель Belden 9913, DX-9913A, DX-10A
D - разъемы под кабель RG-11, A/U., 5D - разъемы под кабель 5D-FB
F - разъемы под кабель RG-58/U, A/U, RG-141A/U
G - разъемы под кабель RG-59/U, A/U, B/U, 62A,U
L - разъемы под кабель RG-174/U, 188/U, 316/U
X - разъемы под кабель RG-8X, MICRO-8/U



Теперь вы знаете, что U-111F это разъем серии UHF, вилка («папа»), устанавливается на кабель методом обжима и предназначен для установки на кабель RG-58.
С разъемами разобрались. А, что делать, если на радиостанции и на кабеле разъемы разных стандартов? В этом случае выходом из положения может быть использование ВЧ переходников.
В случаях, когда требуются минимальные потери, мы надеемся, что специалисты будут стремиться привести всё к одному стандарту разъемов, но в некоторых случаях без ВЧ переходников не обойтись - например, подключение носимой радиостанции к стационарной или автомобильной антенне, где небольшие потери сигнала не играют никакой роли.
Учитывая количество разных стандартов, и с учетом их гендерной разницы («мама» «папа»), в многообразии предлагаемых переходников можно легко заблудиться. Приведенная ниже информация поможет разобраться в этом вопросе.

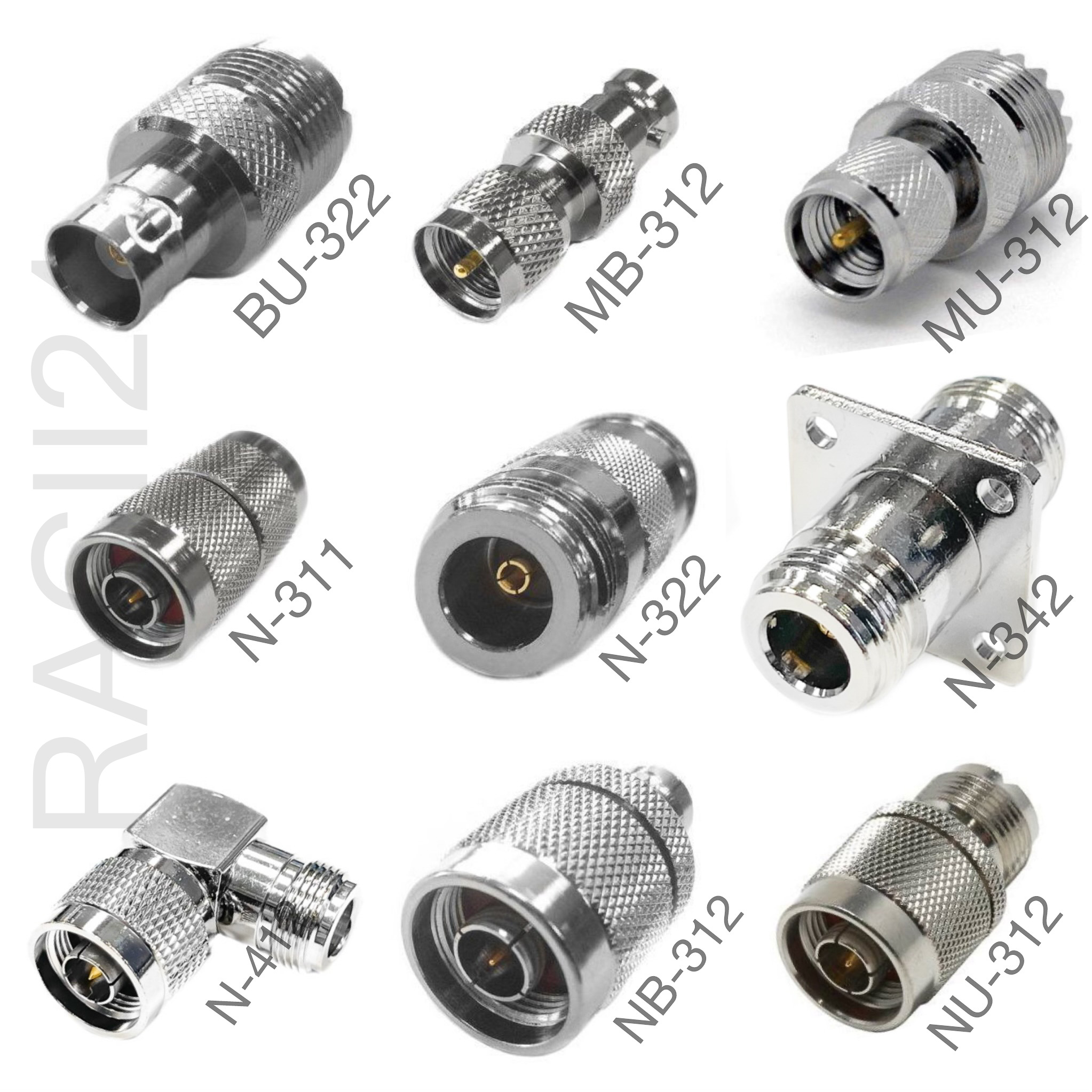

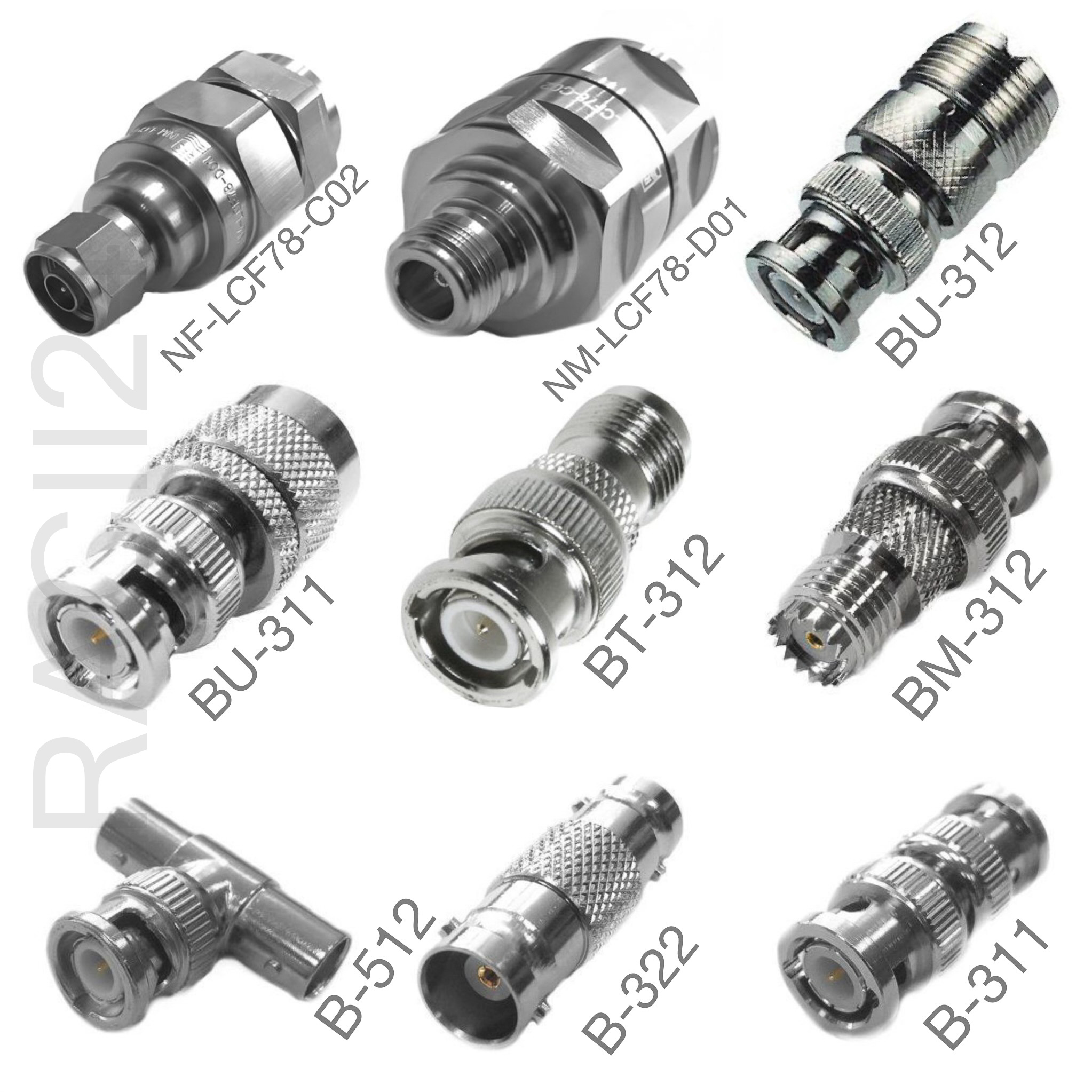

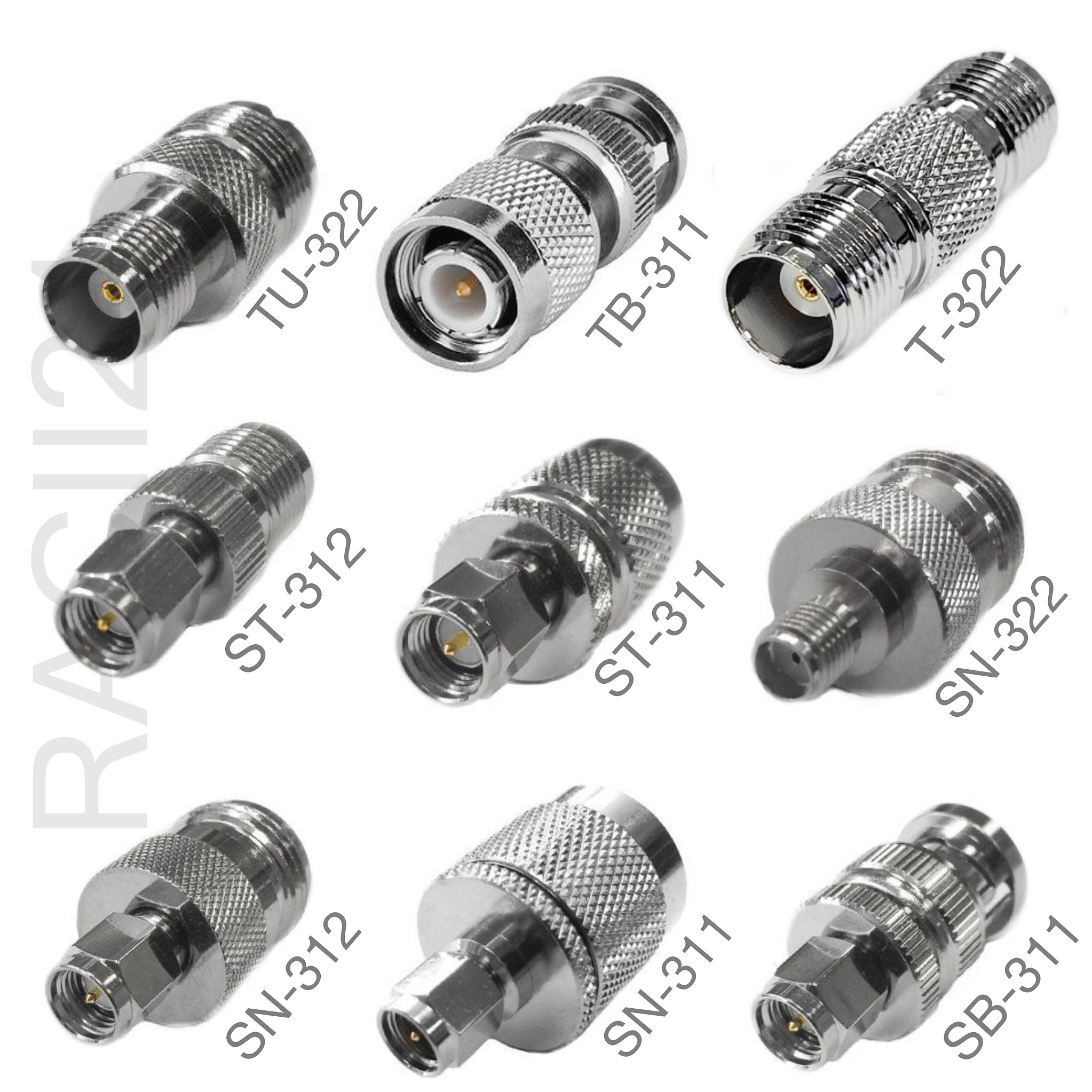

Система обозначения переходников
Внутрисерийные переходники обозначаются одной буквой, например – U-322.
Межсерийные переходники обозначаются двумя буквами, например – SU-312.

Буквенные обозначения соответствуют серии:
B - BNC серия
S - SMA серия
M - mini UHF серия
T - TNC серия
N - N серия
U - UHF серия



После букв всегда следует трехзначное число, например: NU-312 или B-322.
Первая цифра:
3 – прямой переходник
4 – угловой переходник
5 – тройник

Вторая цифра относится к первой букве обозначения:
1 – вилка (папа)
2 – розетка (мама)
3 – приборный разъем

Третья цифра относится ко второй букве:
1 – вилка (папа)
2 – розетка (мама)

Теперь, вы знаете, что SU-312, это переходник серии SMA-UHF, прямой, SMA-вилка – UHF-розетка.



Да, всё, действительно просто!
Надеемся, что после прочтения данной статьи подобрать высокочастотные разъемы и переходники вы сможете самостоятельно, с помощью быстрого поиска на нашем сайте.
И, пожалуйста, не экономьте на мелочах.

Если нужна помощь или консультация по выбору высокочастотных разъемов или переходников, пожалуйста обращайтесь.
