Разъемы, переходники

Почему разные разъемы?
Почему радиостанции и антенны снабжены разными типами разъемов?
В статье, мы постараемся ответить на эти вопросы и научим, по названию, определять тип ВЧ разъема и ВЧ переходника.

Большая часть разъемов разрабатывалась для частот свыше 1000 МГц. При разработке разъемов учитывалось волновое сопротивление, контактное сопротивление внутреннего и внешнего проводников, сопротивление изоляции, потери, рабочее напряжение (проходная мощность), климатические условия, количество циклов на соединение и в зависимости от поставленной задачи на свет появлялись разъемы с различными конструктивными отличиями. Уменьшение диаметра внешнего проводника увеличивает применимую частоту, заполнение воздушного пространства любым диэлектриком снижает максимально применимую частоту и увеличивает потери, конструкция соединения (геометрические изменения приводят к изменению импеданса и потерь) и используемый материал контактов, корпуса, изоляторов при производстве разъемов определяет не только технические характеристики, но и их конечную стоимость. Таким образом, для разных частот, под определенные требования, производители оборудования связи используют те или иные разъемы.

Показать продолжение...

Самый распространенный разъем, для КВ трансиверов, радиостанций диапазона 27 и 136-174 МГц - разъем UHF (по военной классификации, и в простонародье - PL-259, это имя разъему дано по названию военной части США, для которой он разрабатывался). Разъемы серии UHF (U) характеризуются непостоянством импеданса, поэтому их применение ограничено частотой 300 МГц. Но, если вам действительно важны низкие потери, максимальное соотношение сигнал-шум, то уже на частотах 144 МГц и выше, мы рекомендуем использовать разъемы N-type.

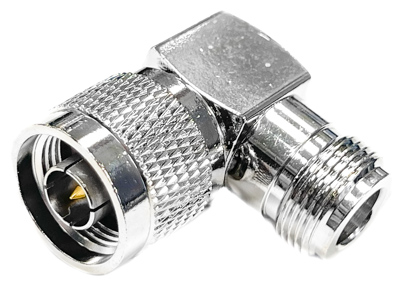

Разъемы N-серии (N) в качестве диэлектрика используют воздушное пространство среды. Применяются в оборудовании связи от VHF диапазона до 12ГГц. Использование разъемов N-серии в оборудовании связи на частотах 144 МГц, мы называем «хорошим тоном», а применение разъемов UHF в оборудовании выше 400 МГц – «моветоном».

Там, где важную роль играют размеры, применяются разъемы других типов. Например, компания Motorola для своих мобильных радиостанций использует разъемы серий mini-UHF (M) и ВNC (B).

Разъем mini-UHF используется до частот 2,5 ГГц. Mini-UHF выпускаются для коаксиального кабеля диаметром не более 6,25 мм (RG-58). Разъемы mini-UHF применяются в радиостанциях Motorola с выходной мощностью 45 Вт.

Разъем BNC (B) может использоваться на частотах до 11 ГГц. Серия BNC получила широкое распространение в видео и радиочастотных устройствах. За счет быстрого (поворотом на четверть) соединения/разъединения это самые популярные разъемы в измерительных устройствах. Дешевые BNC разъемы третьих производителей механически не устойчивы к тряске и вибрациям. Разъемы BNC применяются в радиостанциях Motorola с выходной мощностью 25 Вт. При приобретении разъемов серии BNC рекомендуем обращать внимание на их качество.

Большинство производителей носимых радиостанций оснащают свои изделия разъемами серии SMA (S).
Разъемы серии SMA очень качественные. Могут использоваться в аппаратуре с частотами до 18 ГГц, некоторые высокоточные до 26,5 ГГц и используются во многих СВЧ-устройствах: радары с фазированными решетками, коаксиально-волноводные и микрополосковые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели, измерительное оборудование. Из минусов – ограниченное количество циклов соединения/разъединения.

Преимущественно в носимых радиостанциях используются разъемы SMA-розетка. Исторически, десятилетиями, так сложилось, что на самих устройствах используются разъемы типа «мама» (розетка), а на кабелях «папа» (вилка), но некоторые китайские производители (Baofeng, поддельные “Kenwood”) этого видимо не знают и устанавливают на рации разъемы SMA-вилка. В случаях, когда это не оправдано конструктивом рации, мы считаем это дурным тоном. Компании Icom и Motorola используют свои стандарты компактных разъемов – RAD и RF-MX, соответственно.

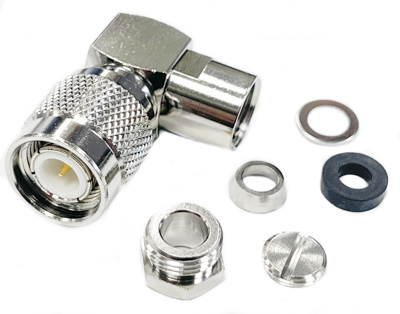

Так же, существуют реверсные SMA разъемы RP-SMA (S-A). Основное применение в приложениях Wi-Fi и GPS устройствах. Несмотря на выдающиеся характеристики – работа до 11 ГГц, виброустойчивость, всепогодность, и как следствие, широкое использование в космической промышленности, наименьшее распространение в радиостанциях получили разъемы серии TNC (T). В 90-ые годы эти разъемы использовала компания Kenwood, в радиостанциях TK-278. Сейчас разъемы TNC применяют некоторые производители носимых Си-Би радиостанций (например, President Randy II P).

Таким образом, разъемы разных стандартов разрабатывались для разных сфер применения.
На сегодняшний день, основные стандарты разъемов, применяемые в стационарных и мобильных радиостанциях и антеннах:
Разъемы серии UHF - U
Разъемы сериии N-type - N
Разъемы серии mini-UHF - M
Разъемы серии BNC - B

Основные типы разъемов применяемых в носимых радиостанциях:
Разъемы серии SMA - S
Разъемы серии TNC и свои фирменные стандарты RF-MX и RAD у радиостанций Icom и Motorola.

Как разобраться во всём этом множестве разъемов? Да, очень просто –

Система обозначения разъемов

Типовое наименование разъема, например: U-111F.
В наименовании разъема содержится полная информация о его типе -

Первая буква в названии обозначает серию разъема:
B - BNC серия
S - SMA серия
M - mini UHF серия
T - TNC серия
N - N серия
U - UHF серия

Первая цифра:
1 – вилка (папа)
2 – розетка (мама)

Две последние цифры тип установки разъема на коаксиальный кабель:

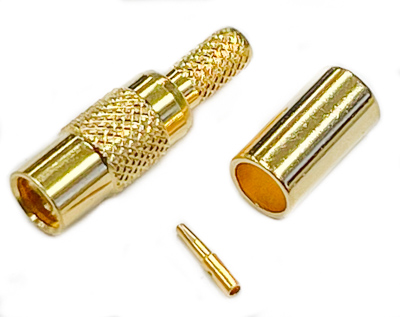

11 – под обжим
12 – прижимной
13 – накрутка
35 – приборный под гайку

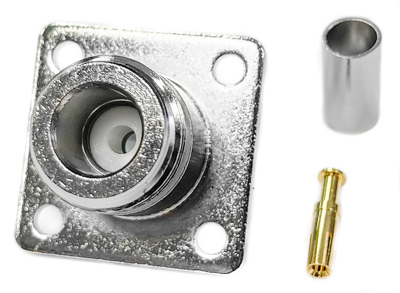

41 – приборно-кабельный под обжим
42 – приборно-кабельный прижимной
45 – приборный с фланцем

Буква после цифр обозначает тип кабеля, под который рассчитан разъем:
А - разъемы под кабель RG-6A/U, T/U
B - разъемы под кабель RG-213, RG-8A/U
C - (B 2,8 mm pin) разъемы под полувоздушный кабель Belden 9913, DX-9913A, DX-10A
D - разъемы под кабель RG-11, A/U., 5D - разъемы под кабель 5D-FB
F - разъемы под кабель RG-58/U, A/U, RG-141A/U
G - разъемы под кабель RG-59/U, A/U, B/U, 62A,U
L - разъемы под кабель RG-174/U, 188/U, 316/U
X - разъемы под кабель RG-8X, MICRO-8/U

Теперь вы знаете, что U-111F это разъем серии UHF, вилка («папа»), устанавливается на кабель методом обжима и предназначен для установки на кабель RG-58.

С разъемами разобрались. А, что делать, если на радиостанции и на кабеле разъемы разных стандартов? В этом случае выходом из положения может быть использование ВЧ переходников.

В случаях, когда требуются минимальные потери, мы надеемся, что специалисты будут стремиться привести всё к одному стандарту разъемов, но в некоторых случаях без ВЧ переходников не обойтись - например, подключение носимой радиостанции к стационарной или автомобильной антенне, где небольшие потери сигнала не играют никакой роли.

Учитывая количество разных стандартов, и с учетом их гендерной разницы («мама» «папа»), в многообразии предлагаемых переходников можно легко заблудиться. Приведенная ниже информация поможет разобраться в этом вопросе.

Система обозначения переходников

Внутрисерийные переходники обозначаются одной буквой, например – U-322.
Межсерийные переходники обозначаются двумя буквами, например – SU-312.

Буквенные обозначения соответствуют серии:
B - BNC серия
S - SMA серия
M - mini UHF серия
T - TNC серия
N - N серия
U - UHF серия

После букв всегда следует трехзначное число, например: NU-312 или B-322.
Первая цифра:
3 – прямой переходник
4 – угловой переходник

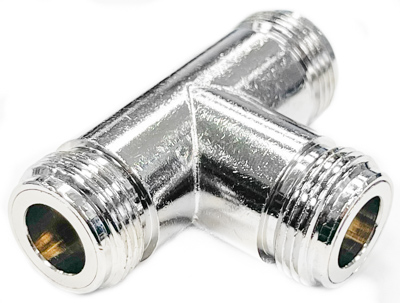

5 – тройник

Вторая цифра относится к первой букве обозначения:
1 – вилка (папа)
2 – розетка (мама)
3 – приборный разъем

Третья цифра относится ко второй букве:
1 – вилка (папа)
2 – розетка (мама)

Теперь, вы знаете, что SU-312, это переходник серии SMA-UHF, прямой, SMA-вилка – UHF-розетка.

Да, всё, действительно просто! Остались вопросы? позвоните 8 (391) 206-0-206. Мы готовы консультировать вас круглосуточно… только, надеемся, что после прочтения данной статьи подобрать высокочастотные разъемы и переходники вы сможете самостоятельно с помощью быстрого поиска на нашем сайте.

Свернуть текст...

product img
В наличии
Крепежный элемент DV-913(914) "грибок"
900 руб.
product img
В наличии
Переходник DV-PL для установки врезных антенн
1 100 руб.
product img
В наличии
Разъем LC-27
300 руб.
product img
Под заказ
Разъем B-111F BNC вилка - RG-58 под обжим
195 руб.
Доставка до 14 дней

Оформить заказ
product img
Под заказ
Разъем B-C111F BNC вилка - RG-58 беспаечный
165 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем B-112/8D BNC вилка - 8D-FB прижимной
316 руб.
product img
В наличии
Разъем B-112B BNC вилка - RG-213 (RG-8) прижимной
309 руб.
product img
В наличии
Разъем B-112C BNC вилка - 10D-FB (DX-10A) прижимной
316 руб.
product img
В наличии
Разъем B-112F BNC вилка - RG-58 прижимной
293 руб.
product img
В наличии
Разъем B-211F BNC розетка - RG-58 под обжим
253 руб.
product img
Под заказ
Разъем B-212B BNC розетка - RG-213 (RG-8) прижимной
307 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем B-212C BNC розетка - 10D-FB (DX-10A) прижимной
307 руб.

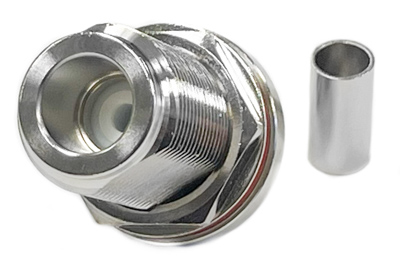

product img
Под заказ
Разъем приборно-кабельный B-231F - RG-58 обжимной
354 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем приборный B-235 BNC розетка
185 руб.
product img
В наличии

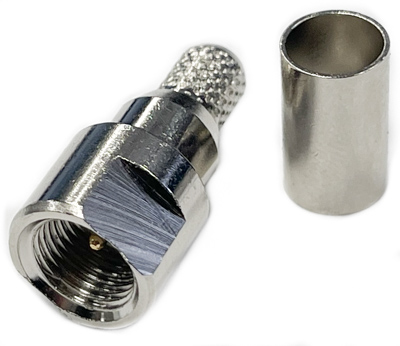

Разъем M-111F mini UHF вилка - RG-58 под обжим
269 руб.
product img
В наличии
Разъем M-211F mini UHF розетка - RG-58 под обжим
269 руб.
product img
В наличии
Разъем N-111B N вилка - RG-213 (RG-8) под обжим
550 руб.

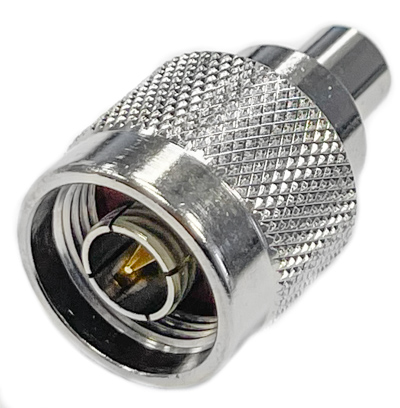

product img
В наличии

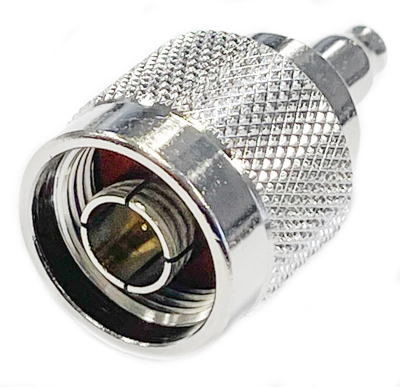

Разъем N-111F N вилка- RG-58 под обжим
415 руб.
product img
Под заказ
Разъем N-111-8D-4-R NGT (N-M011D) N вилка - 8D-FB под обжим
1 078 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем N-112F N вилка - RG-58 прижимной
339 руб.
product img
В наличии

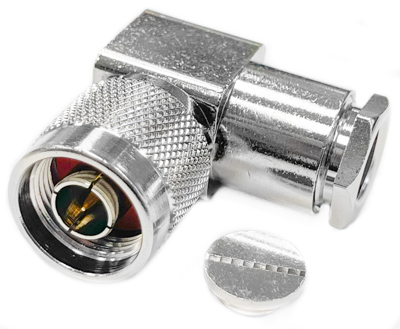

Разъем N-112B N вилка - RG-213 прижимной
871 руб.
product img
Под заказ
Разъем N-112/5D N вилка - 5D-FB прижимной
330 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем N-112/8D N вилка - 8D-FB прижимной
622 руб.
product img
В наличии
Разъем N-112/10D N вилка - 10D-FB прижимной
1 372 руб.
product img
В наличии
Разъем N-211B N розетка - RG-213 (RG-8) под обжим
301 руб.
product img
В наличии
Разъем N-211F N розетка - RG-58 под обжим
374 руб.
product img
В наличии
Разъем N-212F N розетка - RG-58 прижимной
398 руб.
product img
В наличии

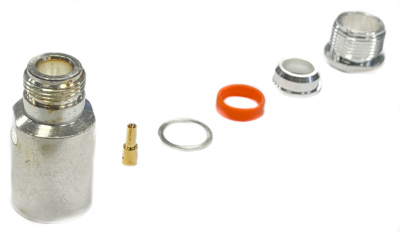

Разъем N-212/8D N розетка - 8D-FB прижимной
445 руб.
product img
В наличии
Разъем приборный N-245 N розетка
339 руб.
product img
В наличии
Разъем S-111F SMA вилка - RG-58 под обжим
269 руб.
product img
В наличии
Разъем S-111L SMA вилка - RG-174(RG-316) под обжим
287 руб.
product img
В наличии
Разъем S-211F SMA розетка - RG-58 под обжим
269 руб.
product img
В наличии
Разъем S-211L SMA розетка - RG-174(RG-316) под обжим
287 руб.
product img
В наличии
Разъем S-A 111F RP-SMA вилка - RG-58 под обжим
267 руб.
product img
В наличии
Разъем S-A 111L RP-SMA вилка - RG-174 (RG-316) под обжим
283 руб.
product img
В наличии

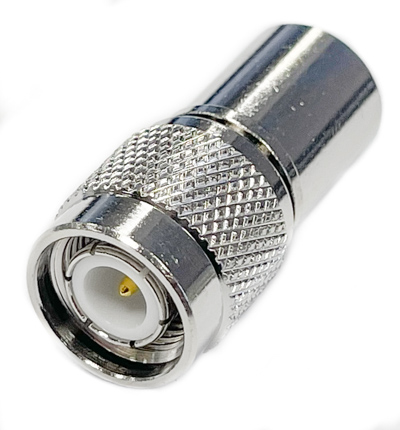

Разъем T-111F TNC вилка - RG-58 под обжим
185 руб.
product img
В наличии

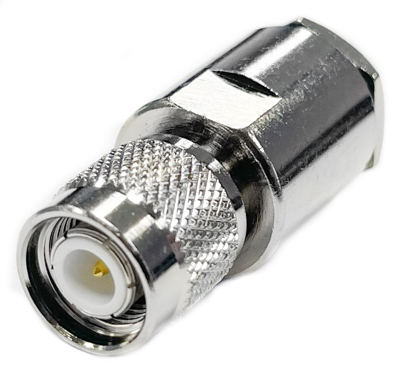

Разъем T-112F TNC вилка - RG-58 прижимной
188 руб.
product img
В наличии
Разъем T-112/8D TNC вилка - 8D-FB прижимной
354 руб.
product img
В наличии
Разъем T-112C TNC вилка - 10D-FB (DX-10A) прижимной
525 руб.
product img
В наличии
Разъем T-211F TNC розетка - RG-58 под обжим
190 руб.
product img
В наличии
Разъем T-212F TNC розетка - RG-58 прижимной
188 руб.
product img
В наличии
Разъем T-212B TNC розетка - RG-213 прижимной
246 руб.
product img
В наличии
Разъем T-A111F RP-TNC вилка - RG-58 под обжим
181 руб.
product img
В наличии
Разъем U-111F UHF вилка - RG-58 под обжим
570 руб.
product img
Под заказ
Разъем U-C111F UHF вилка - RG-58 беспаечный
161 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии

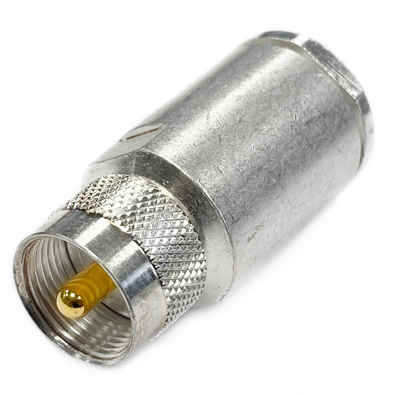

Разъем U-112B UHF вилка - RG-213 прижимной
454 руб.
product img
В наличии
Разъем U-112F UHF вилка - RG-58 прижимной
455 руб.
product img
В наличии
Разъем U-113B UHF вилка - RG-213 накручивающийся
690 руб.
product img
В наличии
Разъем U-113/5D UHF вилка - 5D-FB накручивающийся
440 руб.
product img
В наличии
Разъем U-113/8D UHF вилка - 8D-FB накручивающийся
690 руб.
product img
В наличии
Разъем U-113F UHF вилка - RG-58 накручивающийся
210 руб.
product img
В наличии
Разъем U-211F UHF розетка - RG-58 под обжим
319 руб.

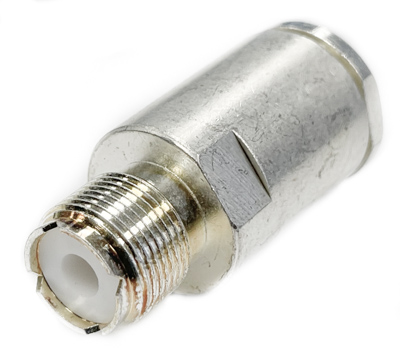

product img
Под заказ
Разъем U-212B UHF розетка - RG-213 прижимной
1 352 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии

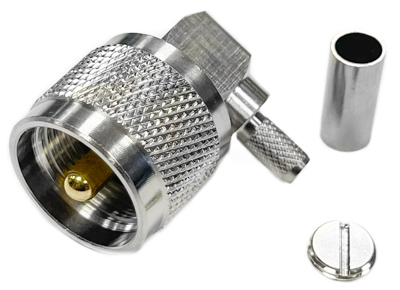

Разъем U-221F UHF розетка - RG-58 под обжим угловой
720 руб.
product img
В наличии
Разъем приборный U-235 SO-239
178 руб.
product img
В наличии
Разъем приборный U-245 SO-239
308 руб.
product img
В наличии
Разъем приборный U-2452 SO-239
258 руб.
product img
Под заказ
Разъем NF-LCF78-C02 на кабель 7/8"
2 142 руб.
Доставка до 14 дней

Оформить заказ
product img
Под заказ
Разъем NM-LCF78-D01 на кабель 7/8"
2 072 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Переходник B-311 BNC вилка - BNC вилка
258 руб.
product img
В наличии
Переходник B-322 BNC розетка - BNC розетка
150 руб.
product img
В наличии
Переходник B-512 BNC розетка - BNC вилка - BNC розетка, тройник
196 руб.
product img
В наличии
Переходник BM-312 BNC вилка - mini UHF розетка
252 руб.
product img
В наличии
Переходник BN-312 BNC вилка - N розетка
440 руб.
product img
В наличии
Переходник BT-312 BNC вилка - TNC розетка
311 руб.

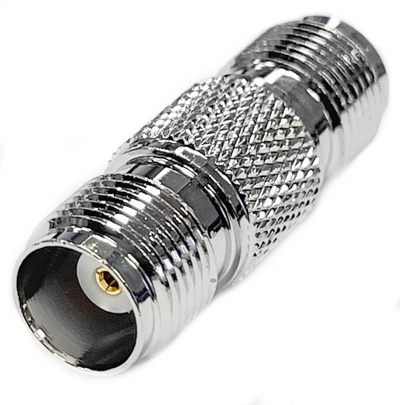

product img
В наличии
Переходник BT-322 BNC розетка - TNC розетка
207 руб.
product img
В наличии
Переходник BU-311 BNC вилка - UHF вилка
477 руб.
product img
В наличии
Переходник BU-312 BNC вилка - UHF розетка
385 руб.
product img
В наличии
Переходник BU-322 BNC розетка - UHF розетка
230 руб.
product img
В наличии
Переходник MB-312 mini UHF вилка - BNC розетка
468 руб.
product img
В наличии
Переходник MN-312 mini UHF вилка - N розетка
400 руб.
product img
В наличии
Переходник MT-312 mini UHF вилка - TNC розетка
235 руб.
product img
В наличии
Переходник MU-312 mini-UHF вилка - UHF розетка
472 руб.
product img
В наличии
Переходник N-311 N вилка - N вилка
395 руб.
product img
В наличии

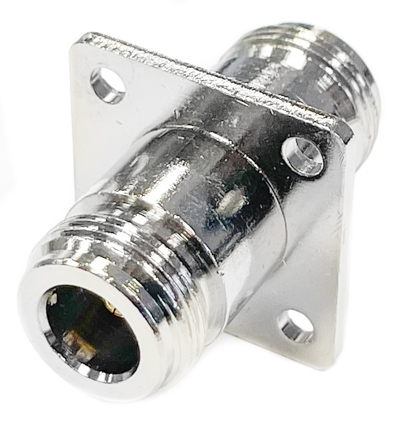

Переходник N-322 N розетка - N розетка
344 руб.
product img
В наличии
Переходник NB-312 N вилка - BNC розетка
452 руб.
product img
В наличии
Переходник NB-322 N розетка - BNC розетка
360 руб.
product img
В наличии
Переходник NT-311 N вилка - TNC вилка
554 руб.
product img
В наличии

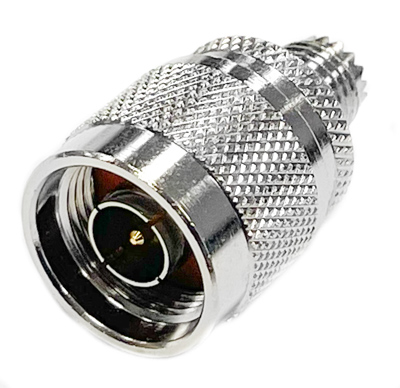

Переходник NT-312 N вилка - TNC розетка
336 руб.
product img
В наличии
Переходник NT-322 N розетка - TNC розетка
321 руб.
product img
В наличии
Переходник NU-311 N вилка - UHF вилка
477 руб.
product img
В наличии
Переходник NU-312 N вилка - UHF розетка
580 руб.
product img
В наличии
Переходник NU-322 N розетка - UHF розетка
381 руб.
product img
В наличии
Переходник S-311 SMA вилка - SMA вилка
293 руб.
product img
В наличии
Переходник S-322 SMA розетка - SMA розетка
272 руб.
product img
В наличии
Переходник S-412 SMA вилка - SMA розетка, угловой
519 руб.
product img
В наличии
Переходник SB-311 SMA вилка - BNC вилка
332 руб.
product img
В наличии
Переходник SB-312 SMA вилка - BNC розетка
323 руб.
product img
В наличии
Переходник SB-321 SMA розетка - BNC вилка
323 руб.
product img
В наличии
Переходник SB-322 SMA розетка - BNC розетка
323 руб.
product img
В наличии
Переходник SM-322 SMA розетка - mini UHF розетка
287 руб.
product img
В наличии
Переходник SN-311 SMA вилка - N вилка
500 руб.
product img
Под заказ
Переходник SN-312 SMA вилка - N розетка
496 руб.
Доставка до 14 дней

Оформить заказ

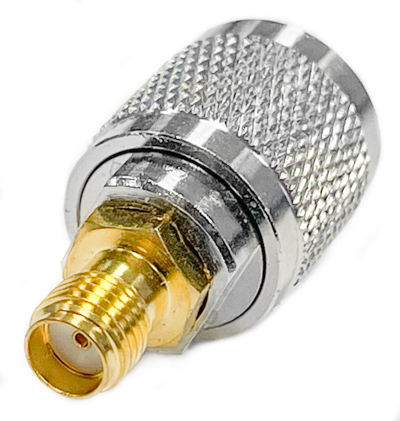

product img
В наличии
Переходник SN-321 SMA розетка - N вилка
442 руб.
product img
В наличии
Переходник SN-322 SMA розетка - N розетка
375 руб.
product img
В наличии
Переходник SN-A312 RP-SMA вилка - N розетка
400 руб.
product img
В наличии
Переходник SN-A322 RP-SMA розетка - N розетка
375 руб.
product img
В наличии
Переходник ST-311 SMA вилка - TNC вилка
370 руб.
product img
В наличии
Переходник ST-312 SMA вилка - TNC розетка
216 руб.
product img
В наличии
Переходник ST-322 SMA розетка - TNC розетка
385 руб.
product img
В наличии
Переходник SU-311 SMA вилка - UHF вилка
477 руб.
product img
В наличии
Переходник SU-312 SMA вилка - UHF розетка
420 руб.
product img
В наличии
Переходник SU-322 SMA розетка - UHF розетка
450 руб.
product img
В наличии
Переходник TB-311 TNC вилка - BNC вилка
263 руб.
product img
В наличии
Переходник TB-312 TNC вилка - BNC розетка
510 руб.
product img
В наличии
Переходник TN-312 TNC вилка - N розетка
400 руб.
product img
В наличии
Переходник TU-312 TNC вилка - UHF розетка
393 руб.
product img
В наличии
Переходник TU-322 TNC розетка - UHF розетка
326 руб.
product img
В наличии
Переходник FME/PL FME-PL для штатных антенн Scania
300 руб.
product img
В наличии
Переходник U-311 UHF вилка - UHF вилка
336 руб.
product img
В наличии
Переходник U-322 UHF розетка - UHF розетка
336 руб.
product img
В наличии
Переходник U-412 UHF вилка - UHF розетка, угловой
323 руб.
product img
В наличии
Переходник U-522 UHF розетка - UHF розетка- UHF розетка, тройник
519 руб.
product img
Под заказ
Переходник UB-312 UHF вилка - BNC розетка
560 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Переходник UM-312 UHF вилка - mini UHF розетка
301 руб.
product img
В наличии
Переходник UN-312 UHF вилка - N розетка
400 руб.
product img
В наличии
Переходник UP-312 UHF вилка - UHF розетка с заземлением
389 руб.
product img
В наличии
Переходник UP-322 UHF розетка - UHF розетка с заземлением
354 руб.
product img
В наличии

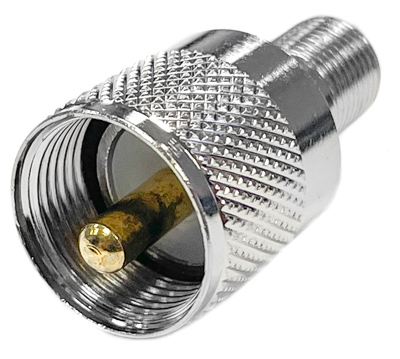

Переходник UT-312 UHF вилка - TNC розетка
336 руб.
product img
В наличии
Переходник B-P321 SCI-1114 BNC розетка - Motorola
416 руб.
product img
В наличии
Переходник BNC розетка - Motorola CP/DP (5886564Z01)
1 371 руб.
product img
В наличии
Переходник SCI-1115 BNC розетка - Motorola
601 руб.
product img
Под заказ
Переходник RAD-B BNC розетка - Icom
612 руб.
Доставка до 14 дней

Оформить заказ
product img
Под заказ
Переходник RAD-U UHF розетка - Icom
612 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем микрофонный P-1120 4-pin (CDM-4P)
330 руб.
product img
В наличии
Разъем микрофонный P-1120 6-pin (CDM-6P)
330 руб.
product img
Под заказ
Разъем микрофонный P-1120 8-pin (CDM-8P)
330 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Набор переходников Radiolab YC-30
26 920 руб.
product img
В наличии
Набор инструментов НТ-330К для обжима разъемов
12 460 руб.
product img
Под заказ
Инструмент обжимной для разъемов YAC-3 COAX CRIMP
5 236 руб.
Доставка до 14 дней

Оформить заказ
product img
Под заказ
Разъем двухконтактный с проводами "мама" - "папа" пр-во Тайвань
277 руб.
Доставка до 14 дней

Оформить заказ
product img
Под заказ
Разъем двухконтактный с проводами "папа" пр-во Тайвань
139 руб.
Доставка до 14 дней

Оформить заказ
product img
Под заказ
Разъем двухконтактный с проводами "мама" - "папа" пр-во Китай
231 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Держатель для предохранителя
308 руб.
product img
Под заказ
Держатель для предохранителя флажкового типа
139 руб.
Доставка до 14 дней

Оформить заказ
product img
В наличии
Разъем "вилка" в стандартное гнездо прикуривателя
350 руб.
8 (800) 500-22-06 geo@geotelecom.ru
Нажимая на кнопку, вы даете согласие на обработку своих персональных данных
Прокрутить вверх

html
